2파이프 팬 코일 온도 조절 장치는 공기 온도를 어떻게 조절합니까?

2파이프 팬 코일 온도 조절 장치는 많은 HVAC(난방, 환기 및 에어컨) 시스템, 특히 상업용 건물 및 일부 주거 시설에서 중요한 구성 요소입니다. 고품질 2관 팬 코일 온도 조절 장치 공급업체로서 저는 이러한 장치가 공기 온도를 어떻게 조절하는지에 대한 질문을 자주 받습니다. 이 블로그에서는 2파이프 팬 코일 온도 조절 장치의 작동 원리, 구성 요소 및 온도 조절의 전반적인 과정을 자세히 살펴보겠습니다.

기본 사항 이해: 2파이프 시스템

온도 조절 장치에 대해 논의하기 전에 2파이프 팬 코일 시스템을 이해하는 것이 중요합니다. 2 파이프 시스템은 HVAC 시스템이 난방 모드인지 냉방 모드인지에 따라 단일 파이프 세트를 사용하여 온수 또는 냉수를 운반합니다. 온수와 냉수를 동시에 공급할 수 있는 4배관 시스템과 달리 2배관 시스템의 난방과 냉방 전환은 일반적으로 계절에 따라 다릅니다.

2-파이프 팬 코일 장치에서 물은 열 교환기를 통해 순환됩니다. 이 열교환기 위로 팬을 통해 공기가 불어오고, 물과 공기 사이의 열교환으로 공기가 따뜻해지거나 차가워지며, 공기는 ​​실내로 분산됩니다.

2관 팬 코일 온도 조절 장치의 역할

2관 팬 코일 온도 조절 장치의 주요 역할은 실내 공기 온도를 모니터링하고 제어하는 ​​것입니다. 팬코일 유닛을 통해 온수 또는 냉수의 흐름을 조절하고 팬 속도를 제어하여 원하는 온도를 유지할 수 있습니다.

2개 파이프 팬 코일 온도 조절 장치의 구성 요소

1. 온도 센서:
   온도 센서는 온도 조절기의 핵심입니다. 실내의 주변 온도를 지속적으로 측정합니다. 최신 온도 조절 장치는 온도에 따라 저항이 변하는 저항기인 서미스터를 사용하는 경우가 많습니다. 저항의 변화는 온도 조절 장치가 처리할 수 있는 전기 신호로 변환됩니다. 예를 들어, 실내 온도가 상승하면 NTC(부온도 계수) 서미스터의 저항이 감소합니다. 온도 조절 장치는 이러한 저항 변화를 사용하여 현재 온도를 결정합니다.

2. 제어 회로:
   제어 회로는 온도 센서의 신호를 처리하고 결정을 내리는 역할을 합니다. 측정온도와 설정온도(사용자가 유지하고자 하는 온도)를 비교합니다. 측정된 온도가 냉각 모드에서 설정값보다 높으면 온도 조절 장치는 냉각 시스템의 작동을 시작하거나 증가시키기 위한 신호를 보냅니다. 반대로 난방 모드에서 온도가 설정값보다 낮으면 난방 프로세스가 활성화됩니다.

3. 밸브 제어:
   2파이프 팬 코일 온도 조절 장치의 주요 기능은 팬 코일 장치를 통과하는 물의 흐름을 조절하는 밸브를 제어하는 ​​것입니다. 일반적으로 밸브에는 온-오프 밸브와 변조 밸브의 두 가지 유형이 있습니다. 온-오프 밸브는 단순히 물 흐름을 완전히 열거나 닫습니다. 온도 조절 장치는 난방 또는 냉방이 필요하다고 판단하면 밸브를 열라는 신호를 보내 뜨거운 물이나 찬 물이 열 교환기를 통해 흐르게 합니다. 반면에 조절 밸브는 물의 유량을 비례적으로 조절할 수 있습니다. 이는 공기로 전달되는 열이나 냉기의 양을 점차적으로 늘리거나 줄일 수 있으므로 보다 정확한 온도 제어를 제공합니다.

4. 팬 속도 제어:
   온도 조절 장치는 팬 코일 장치의 팬 속도도 제어합니다. 팬 속도는 낮음, 중간, 높음으로 설정할 수 있습니다. 일반적으로 팬 속도가 높을수록 열 교환기에서 더 많은 공기가 순환하게 되어 열 전달 속도가 빨라집니다. 예를 들어, 실내 온도가 설정 온도와 멀리 떨어져 있으면 온도 조절 장치는 온도를 원하는 수준에 빠르게 가깝게 만들기 위해 팬을 고속으로 설정할 수 있습니다. 온도가 설정값에 가까워지면 안정적인 온도를 유지하기 위해 팬 속도를 줄일 수 있습니다.

온도 조절 과정

1. 온도 설정:
   사용자는 먼저 온도 조절기에서 원하는 온도를 설정합니다. 이는 터치스크린이나 버튼 세트와 같은 간단한 인터페이스를 통해 수행할 수 있습니다. 온도 조절기는 이 설정값을 메모리에 저장합니다.



2. 온도 측정:
   온도 센서는 실내의 주변 온도를 지속적으로 측정합니다. 온도 데이터를 전기 신호의 형태로 제어 회로에 보냅니다.

3. 비교 및 결정 - 만들기:
   제어 회로는 측정된 온도를 설정점 온도와 비교합니다. 측정된 온도가 설정값과 다른 경우 제어 회로는 가열 또는 냉각이 필요한지 여부를 결정합니다.

4. 밸브 및 팬 제어:

• 밸브 작동: 난방이나 냉방이 필요한 경우 온도 조절 장치가 밸브에 신호를 보냅니다. 온-오프 밸브의 경우, 팬 코일 장치를 통해 물이 흐를 수 있도록 밸브를 엽니다. 변조 밸브의 경우 측정된 온도가 설정점에서 얼마나 떨어져 있는지에 따라 물 유량을 제어하기 위해 밸브 개방을 조정합니다.
• 팬 속도 조정: 동시에 온도 조절 장치는 팬 속도도 조정합니다. 급격한 온도 변화가 필요한 경우 팬 속도를 더 빠르게 설정합니다. 온도가 설정값에 가까워지면 보다 안정적인 온도 제어를 위해 팬 속도가 감소합니다.

5. 지속적인 모니터링 및 조정:
   온도 조절 장치는 첫 번째 조정 시 멈추지 않습니다. 실내 온도를 지속적으로 모니터링하고 필요에 따라 밸브와 팬 속도를 추가로 조정합니다. 이는 온도를 설정점에 최대한 가깝게 유지하기 위한 지속적인 프로세스입니다.

2개의 파이프 팬 코일 온도 조절기 제품

공급업체로서 당사는 고급 기능을 갖춘 다양한 2개의 파이프 팬 코일 온도 조절 장치를 제공합니다. 예를 들어, 우리의흰색 스크린 2파이프 및 4파이프 팬 코일 온도 조절 장치 TDS21 - AC선명한 흰색 화면 디스플레이로 정확한 온도 제어를 제공합니다. 작동이 쉽고 다양한 HVAC 시스템에 통합될 수 있습니다.

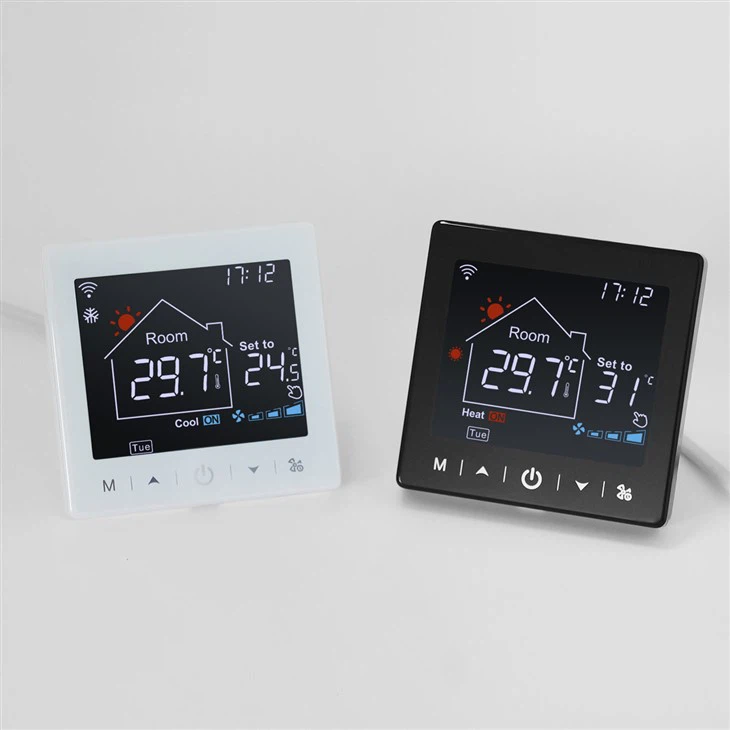

또 다른 제품은흰색 프레임 검정색 백라이트 대형 스크린 팬 코일 온도 조절기 TR9B - AC. 대형 화면과 블랙 백라이트로 뛰어난 시인성을 제공합니다. 또한 고급 프로그래밍 기능을 갖추고 있어 사용자가 하루 중 시간대에 따라 온도 일정을 다르게 설정할 수 있습니다.

우리의검은색 유리 스크린 와이파이 팬 코일 온도 조절기 TGT70 - AC스마트한 솔루션입니다. Wi-Fi 네트워크에 연결해 사용자가 모바일 앱을 통해 원격으로 온도 조절 장치를 제어할 수 있다. 이는 집에 도착하기 전에 온도를 조절하려는 사용자나 대형 건물의 여러 온도 조절 장치를 모니터링해야 하는 시설 관리자에게 특히 편리합니다.

구매 및 상담 문의

2파이프 팬 코일 온도 조절 장치에 관심이 있거나 HVAC 시스템의 온도 조절에 대해 질문이 있는 경우, 저희가 도와드리겠습니다. 귀하가 프로젝트를 위해 고품질 제품을 찾고 있는 계약자이거나 기존 온도 조절 장치를 업그레이드하려는 건물 소유주라면, 우리는 적합한 솔루션을 제공할 수 있습니다. 특정 요구 사항에 대해 논의하고 조달 프로세스를 시작하려면 당사에 문의하십시오.

참고자료

1. C. Patrick Hallinan 등의 "난방, 환기 및 공조 분석 및 설계"
2. Mehmet Kanoglu의 "HVAC 시스템 설계 핸드북".
